100-300mm C und Z Purlin Rollformmaschine 14 Stationen 15KW

Einzelheiten zum Produkt

Herkunftsort: China

Markenname: Dingbo

Zertifizierung: CE ISO

Modellnummer: DBKJ

Zahlungs- und Versandbedingungen

Min Bestellmenge: 1 Satz

Preis: USD 45000-55000 per set

Verpackung Informationen: Nackt und im Behälter mit Stahldraht befestigt

Lieferzeit: 40-50 Werktage

Zahlungsbedingungen: T/T, L/C

Versorgungsmaterial-Fähigkeit: 20 Sätze pro Monat

Beste Preis erhalten
Kontaktieren Sie uns jetzt
Spezifikationen
Hervorheben:

300 mm C und Z-Purlin-Rollformmaschine

,

C und Z Purlin Rollformmaschine 14 Stationen

,

15 kW C-Form-Purlin-Rollformmaschine

Material:
Verzinktes Stahl
Stärke:
1.5-3mm
Rollen:
14 Stationen
Hauptmotorleistung:
15 kW
Rollgeschwindigkeit:
10-15 m/min
Übertragung:
Kette
Durchmesser der Welle:
76 mm
PLC:
Panasonic
Gewährleistung:
1 Jahr
Farbe:
Blau
Material:
Verzinktes Stahl
Stärke:
1.5-3mm
Rollen:
14 Stationen
Hauptmotorleistung:
15 kW
Rollgeschwindigkeit:
10-15 m/min
Übertragung:
Kette
Durchmesser der Welle:
76 mm
PLC:
Panasonic
Gewährleistung:
1 Jahr
Farbe:
Blau
Beschreibung
100-300mm C und Z Purlin Rollformmaschine 14 Stationen 15KW

                       100-300mm mit CZ-Rollformmaschine mit auswechselbarer Rolle 1,5-3mm automatische Größenanpassung

PRoductDSchriftstücks

In der Stahlindustrie erhielten verschiedene Strukturformen repräsentative Namen, um die einfache Beschreibung von Zeichnungen und Dokumenten zu erleichtern.mit oder ohne FlanschverstärkerDer Kanalanteil ohne Flanschverstärker wird auch U-Purlin genannt. Punktsymmetrie mit einer Form ähnlich dem Buchstaben Z wird als Z-Purlin bezeichnet.

Automatische Änderung CZ-Rollformmaschine kann alle Spezifikationen der C & Z-Profile (in der Breite 100 ~ 300) produzieren, keine Notwendigkeit, Teile der Maschine zu ändern.Es dauert eine Stunde, um die Form von C zu Z zu ändern..

Profilzeichnung bis zur Gestaltung



100-300mm C und Z Purlin Rollformmaschine 14 Stationen 15KW 0



Arbeitsablauf

Manuelle Entwicklung Zuführen und Nivellieren  Schlagen  Rollenformen  Hydraulisches Schneiden  Ausgangstabelle

ErzeugnisPArametern

  Artikel 2 Spezifikationen
Material der Spirale Material G.G.
  Breite der Fassade 100 bis 300 mm
  Materialdicke 1.5- 3 mm
  Ausrollen 3 Tonnen manuell
  Innerer Tag 460 bis 520 mm
Ausgleich 7Rollen 3 Oberwalzen, 4 Unterwalzen
Hydraulisches Streichen und Schneiden Hydraulikkraft 5.5 kW
  Werkstoff der Form und der Klinge Die Größe der Verbrennung
  Toleranz +- 1,5 mm

Formsystem

Rollgeschwindigkeit 10-15 m/min
  Rollstationen 14 Stationen
  Material für Walzen Gcr15, Härte bei Löschbehandlung 55-58
  Durchmesser der Welle 76 mm
  Werkstoff der Welle 45# Stahl, gelöscht
  Hauptmotorleistung 15 kW
  Fahrweise Kette
  Rahmenstruktur Gießstahl
  Anpassung der Größe Automatisch durch PLC
Elektrische Steuerung Stromquelle 380V, 50HZ, 3 Phasen
  PLC-Steuerungssystem Panasonic
  Verschlüsselung Der Name: Omron

Hauptbestandteile

- Nein. Ich weiß nicht. Name Qty
1 Manueller Entwickler 1
2 Stanzmaschinen 1
2 Maschine zur Herstellung von Rollen 1
3 PLC-Steuerungskasse 1
4 Hydraulische Pumpestation 1
5 Ausgabe Tabelle 2

Bilder

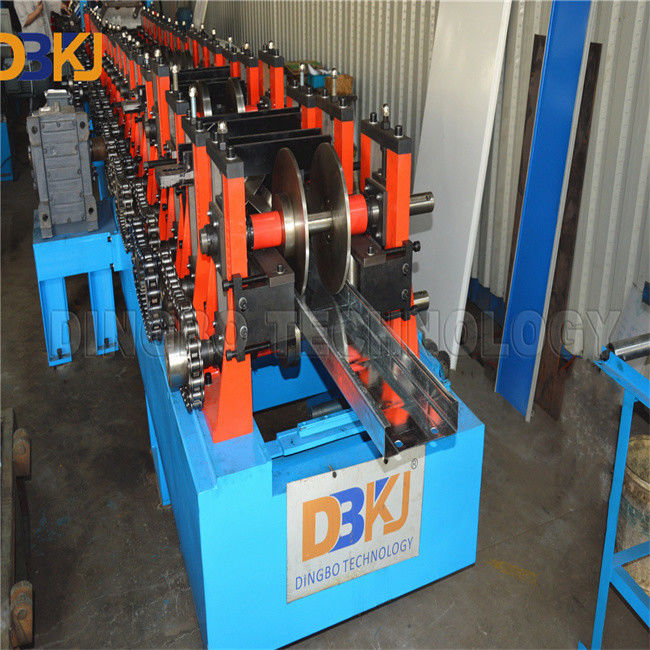

100-300mm C und Z Purlin Rollformmaschine 14 Stationen 15KW 1

100-300mm C und Z Purlin Rollformmaschine 14 Stationen 15KW 2



Anwendung

In der Stahlkonstruktion beziehen sich Purseln im Allgemeinen auf die Dachrahmen, die parallel zur Dachspannweite eines Gebäudes verlaufen und das Dachdeck oder Decking stützen.Vorhänge werden durch Balken oder Wände gestützt. Schrauben werden am häufigsten in Metallbausystemen verwendet, wo sie in Z-Form verwendet werden, um eine biegliche Kontinuität zwischen den Spannweiten zu ermöglichen.
Hilfsbestandteile, wie z. B. Schiefer (Dach) und Ringrahmen (Wände), sind in der Regel C-förmig, Z-förmig oder U-förmig (oder gewalzt) C-förmig.

100-300mm C und Z Purlin Rollformmaschine 14 Stationen 15KW 3

Häufig gestellte Fragen

1.- Was ist das?Wie lange ist die Garantiezeit?

12 Monate Garantiezeit, beginnend mit dem Datum der erfolgreichen Installation und Inbetriebnahme der Ausrüstung am Standort der Installation des Käufers.Währenddessen werden alle Teile, die aufgrund von Qualitätsproblemen beschädigt sind, kostenlos gewechselt..

2.- Was ist das? Haben Sie...Installations- und Inbetriebnahmedienst?

A:Wenn Käufer zu einer Inspektion in unsere Fabrik kommen, wird die Installations- und Bedienungsausbildung von Angesicht zu Angesicht angeboten, wenn nicht, wird ein Handbuch und ein Video zur Anzeige der Installation und Bedienung bereitgestellt.

B:Wenn der Käufer es braucht, schicken wir einen Techniker zum Standort des Käufers, um Installation und Inbetriebnahme und Ausbildung durchzuführen.

C: Kosten für die Installation und Inbetriebnahme:Ein Ingenieur besucht die Werkstatt des Käufers für die Installation, Inbetriebnahme und Ausbildung.usw..

(Normalerweise dauert die Installation etwa eine Woche)

3.- Was ist das?Was ist deinNachverkaufDienstleistung?

Wir bieten unseren Kunden einen 24-Stunden-Online-Service.

Und wir sind froh, Ratschläge zu geben und haben auch qualifizierte Techniker zur Verfügung, um die Maschine im Ausland zu warten, um Kunden' Werkstatt, wenn nötig.

4.- Was ist das? Was ist Ihre Lieferzeit?

Normalerweise können wir die Produktion und die Prüfung innerhalb von 45-70 Tagen nach Erhalt der Einzahlung beenden.

5F: Sind Sie Handelsgesellschaft oder Fabrik?

Wir sind Hersteller und exportieren unsere Maschine selbst.

6F: Bieten Sie maßgeschneiderteMaschine?

Natürlich können wir die Maschine nach den Anforderungen und Profilzeichnungen entwerfen, die Sie bereitstellen.

7. - Was ist das? Wie kann ich Ihre Fabrik besuchen?

Wir sind in der Stadt Jiangyin, in der Provinz Jiangsu, in der Nähe von Shanghai.

Ankommen Sie am Flughafen Shanghai, wir können Sie abholen.

Flughafen Pudong, etwa 3 Stunden.

Es ist 110 Kilometer vom Flughafen Hongqiao entfernt, etwa 2 Stunden; es ist 125 Kilometer von der Innenstadt von Shanghai entfernt, etwa zweieinhalb Stunden.

Es ist sehr praktisch. Bitte lassen Sie mich wissen, ob Sie die Tickets gebucht haben.

Damit ich ein Hotel für Sie buchen kann, holen wir einen Wagen ab.

Mit dem Hochgeschwindigkeitszug von Shanghai nach East Wuxi (Wuxi Dong Station), eine halbe Stunde.

8. F: Wie bestelle ich?

Anfrage---Bestätigung der Profilzeichnungen und der technischen Spezifikationen und des Preises---Bestätigung des PI---Bestätigung der Anzahlung oder des L/C---Beginn der Produktion---Bestätigung der Inspektion--- Versand

9F: Welche Bescheinigung haben Sie?

Wir haben CE- und ISO-Zertifikate.

10. - Was ist das?Wie sind Ihre Zahlungsbedingungen?

Erste Zahlung: 40% T/T, zweite Zahlung: 60% T/T, nach erfolgreicher Prüfung in der Werkstatt des Verkäufers und vor Lieferung.

11.- Was ist das?Was kannst du tun, wenn die Maschine kaputt geht?

Wir haben eine Garantie von 12 Monaten, wenn die defekten Teile nicht repariert werden können, schicken wir neue Teile, um die defekten kostenlos zu ersetzen. Aber wenn die Garantiefrist abgelaufen ist, müssen Sie die Expressgebühr bezahlen.Wir können Probleme durch Verhandlungen lösen und technische Unterstützung für die gesamte Lebensdauer von Geräten bieten..
